FRIATOOLS - prípravky a montážne náradie
Špeciálna technika FRIATOOLS® a montážne náradie
Spoločnosť FRIATEC zastrešuje celý rad technických prostriedkov súvisiacich s elektrofúziou pod spoločným názvom FRIATOOLS.
Ide o náradie ktorého použitie je nevyhnutné pre dosiahnutie optimálneho výsledku.
Sú to hlavne lúpacie nástroje, zaokrúhľovacie spony, zariadenia na montáž špeciálnych tvaroviek, navrtávacie prípravky, ako aj prvky zvyšujúce bezpečnosť dát - preukazy supervízora a zvárača.

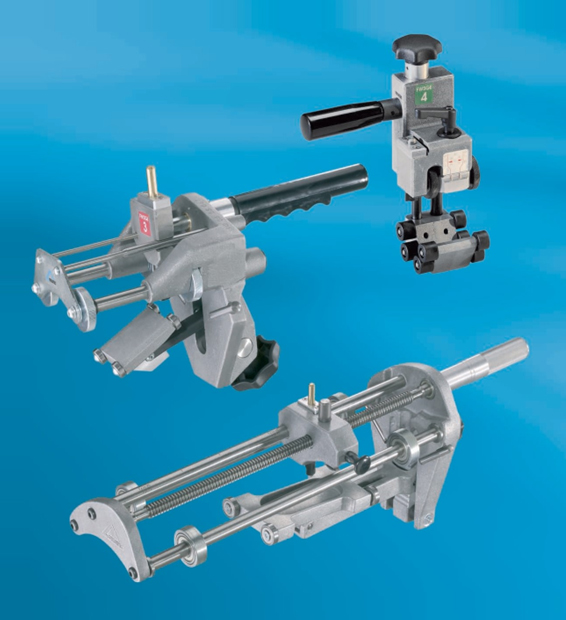

FWSG - lúpacie náradie
Povrch plastových predmetov pôsobením vdušného kyslíka a ozónu mení svoje vlastnosti, na povrchu sa vytvára povlak, ktorý negatívne vplýva na kvalitu zvaru.
Lúpacie náradie slúži na odstráneniu tejto degradovanej vrstvy.
Použitie lúpacieho nástroja je zvlášť dôležité pri práci s HDPE rúrami v prevedení RC
Rotačné lúpcie prípravky v niekoľkých stupňoch pokrývajú všetky rozmery rúr až po 1200 mm.
| Typ | rozsah (mm) |
|---|---|
| FWSG 63 | 20 - 63 |
| FWSG 225 | 75 - 225 |
| FWSG 710 | 250 - 710 |
| FWSG 900 | 630 - 900 |
| FWSG XL | 800 - 1200 |
Pre sedlové tvarovky
| Typ | rozsah (mm) |
|---|---|
| FWSG SE | 63 - 315 |
Prípravky na montáž sedlových tvaroviek
Pri montáži sedlových tvaroviek je problematické správne umiestnenie tvarovky na rúru a jej pritlačenie na povrch rúry.

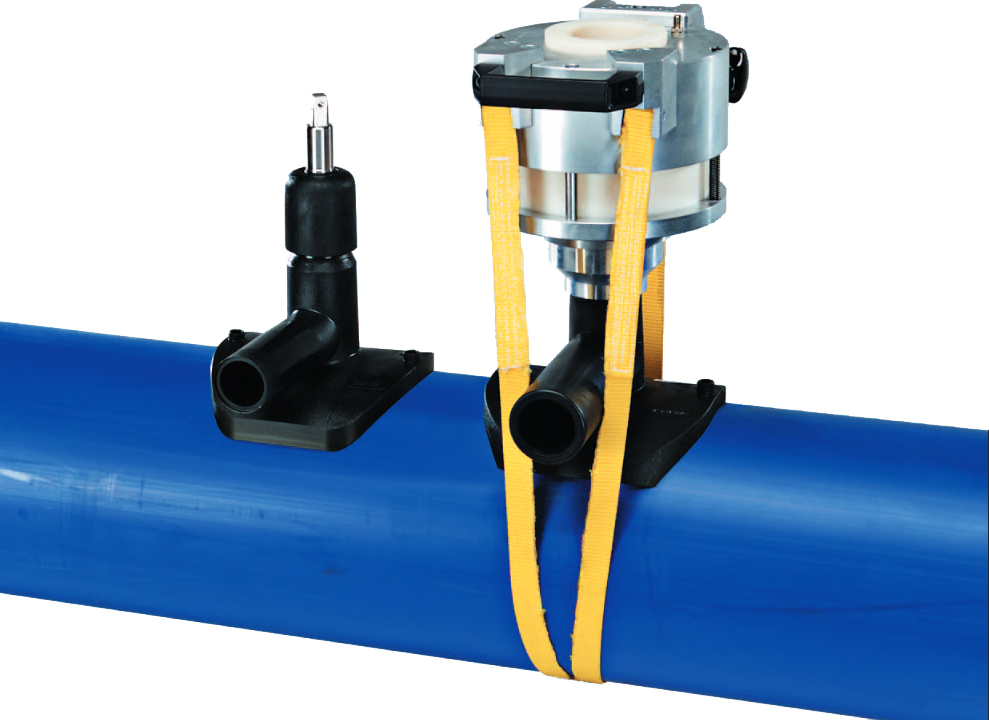

Základnou metódou FRIATOOLS pre tento problém je technológia TOP LOADING, pri ktorej je tvarovka pritlačená na povrch rúry pomocou pneumatického systému . Pracovný rozsah je d 225 - 560mm.
Pozrite si návod

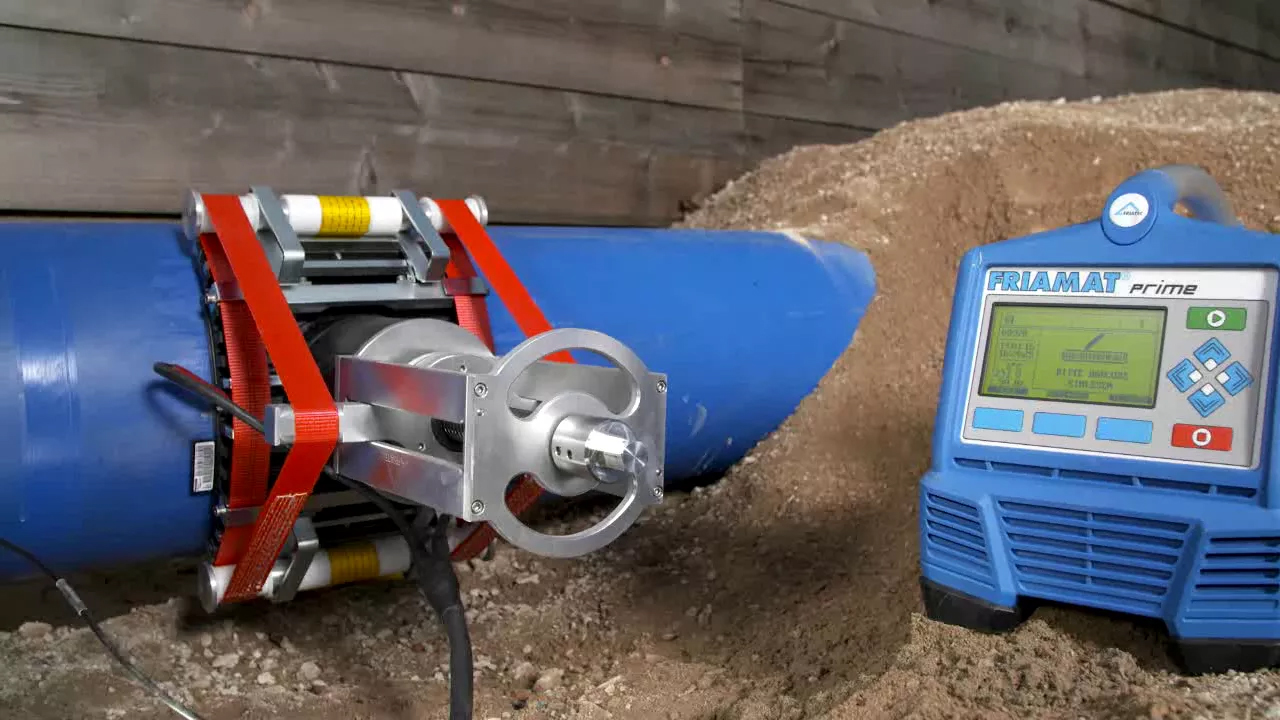

Ďalšou technológiou je mechanický systém UNITOP. Konštrukcia zabezpečuje dostatočný prítlak pre potrubia rozmerov 250 - 900mm.
Používa sa na odbočky SA UNI d 250-900 s priemerom odbočky 90 - 160mm.
Pozrite si návod

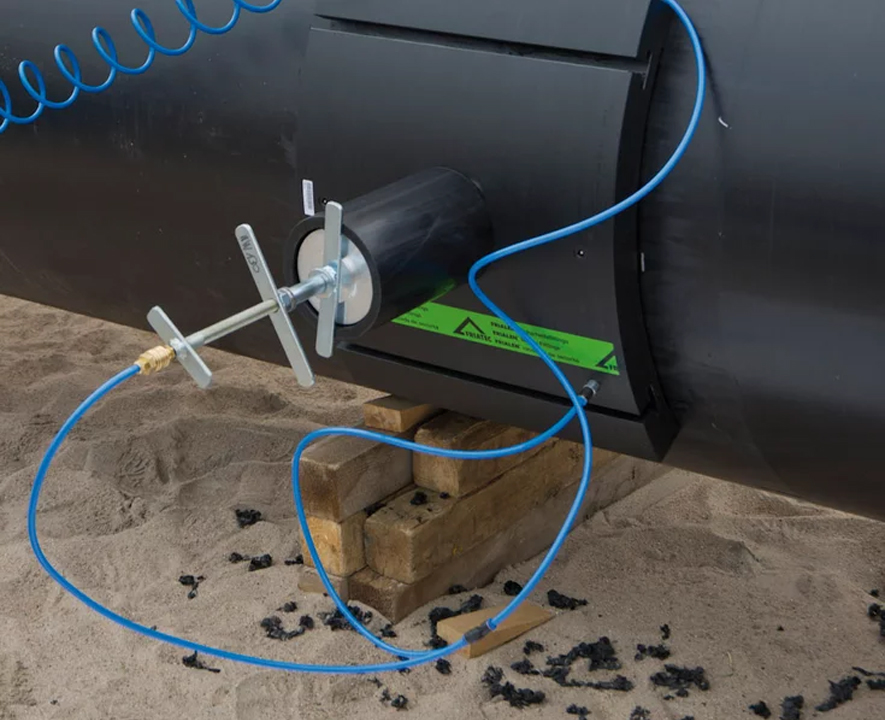

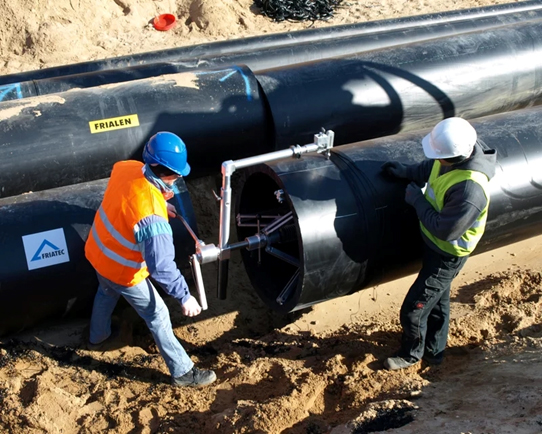

Zariadenie VACUSET je určené na zváranie sedlových tvaroviek SA-VL rozmerov 400/225 až 1200/400mm, a zosilňovacích strmeňov RS-VL rozmerov d500 až 1200mm.
Pozrite si návod
Prípravky na prevŕtanie sedlových tvaroviek
Pri práci v beztlakovom režime sa používajú vrtáky FWAB určené pre odbočky d 90 až 225, alebo štandardné komerčné jadrové vrtáky s priemerom zodpovedajúcim vnútornému primeru odbočky.

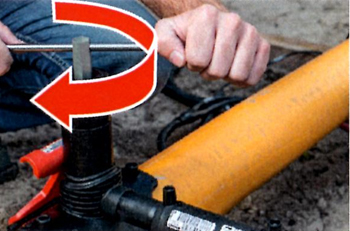

Pri práci s potrubím v ktorom je médium pod tlakom, sa využívajú integrované navrtávacie systémy tvaroviek DAA a DAV.
Pozrite si návod

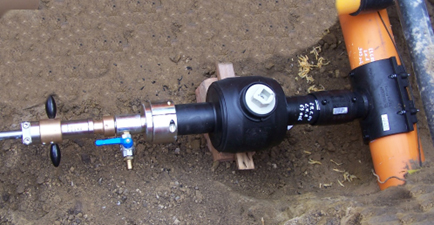

Riešením je aj navŕtanie cez guľový ventil zariadením HUTZ&BAUMGARTEN (realizáciu, alebo zapožičanie zabezpečí PLASTIX, s.r.o.)
