Elektrotvarovky HD PE FRIALEN pre tlakové rozvody
FRIALEN® pre každú situáciu reálne riešenie
![FRIATEC friatec logo](assets/images/friatec.png)

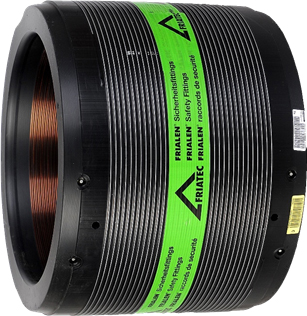

FRIALEN® Bezpečnostné elektrotvarovky
Elektrotvarovky FRIALEN® sa používajú na spájanie polyetylénového potrubia elektrofúziou. Pri tomto procese v tvarovke umiestnená vyhrievacia špirála zohreje materiál tvarovky a rúry tak, aby došlo k ich spojeniu. Celý tento proces je automatizovaný a je riadený zváracím automatom.
Elektrotvarovky FRIALEN® sú určené na spájanie rúr z polyetylénu PE-LD, PE50, 63, 80, ako aj najnovších typov PE100, PE RC a zosieťovaného PE Xa.
Konštrukcia tvarovky a jej materiálové prevedenie zabezpečuje potrebnú stabilitu spájaných dielov, takže počas zvárania a chladnutia nie je potrebné používať fixačné prípravky.
Vonkajšia bandáž oceľovým drôtom (pri rozmeroch > 250mm) bráni dilatácii tvarovky v radiálnom smere, čím sa zvyšuje tlak vo zváracej zóne.
Typické oblasti použitia sú potrubné sytémy pre rozvod vody do PN16, pre vykurovacie plyny do PN10, pri teplote 20°C. V priemyselných rozvodoch treba zohľadniť teplotu média.
![](assets/produkty/friatec1.jpg)
Katalogové listy a cenník FRIALEN
Katalógové listy Zobraziť cenník Stiahnuť cenníkSpäť na inžinierske siete

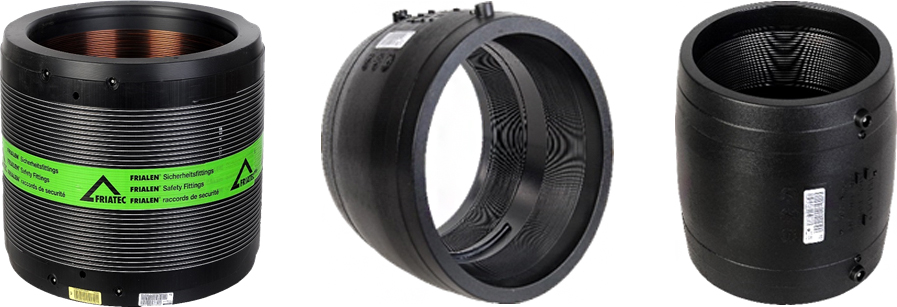

SPOJKY
Spojky priame v rozmerových radách SDR7,4 - SDR17, rozmerov d20—d1200.
Od priemeru d400 sú vybavené technológiou predohrevu, od priemeru 250mm s vonkajším armovaním.
![](assets/produkty/friatec2.jpg)
REDUKCIE
Priame centrické rozmerov d32/20 až d225/160.
![](assets/produkty/friatec3.jpg)

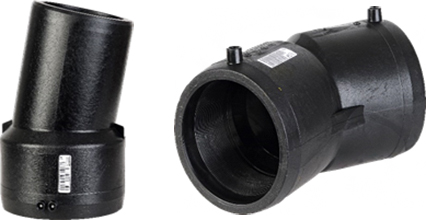

KOLENÁ
11° priemer d 110—d225 (jednostraná elektrotvarovka), 30° priemer d90—d225, 45° priemer d32—315, 90° priemer d25—315.
![](assets/produkty/friatec4.jpg)
Katalogové listy a cenník FRIALEN
Katalógové listy Zobraziť cenník Stiahnuť cenníkSpäť na inžinierske siete
FRIALEN® vždy spoľahlivé spojenie
![FRIATEC friatec logo](assets/images/friatec.png)

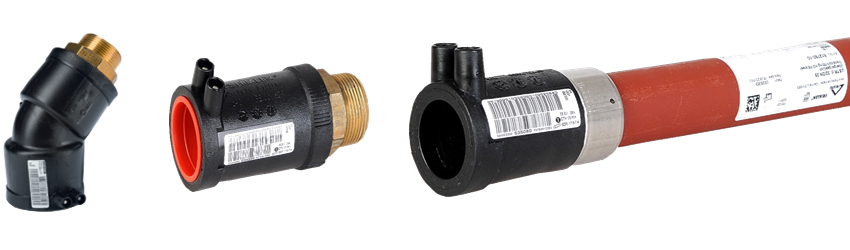

PRECHODOVÉ TVAROVKY
Slúžia na priame pripojenie kovových častí potrubí, vodárenských armatúr, plynovodných regulátorov.
Vonkajší, alebo vnútorný závit do priemeru 2 1/2", prechod na oceľ, mosadz, bronz, alebo nerez. Priame prechody až do priemer 630/600mm.
![](assets/produkty/friatec5.jpg)

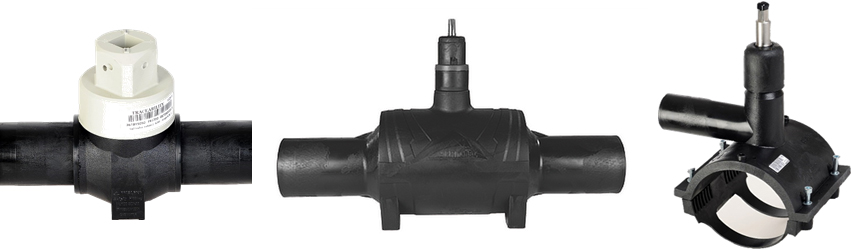

UZATVÁRACIE ARMATÚRY
Umožňujú uzatvorenie v priamom smere uzatváracou guľou (d 20 až 225), alebo modifikovaným posúvačom. Na realizáciu prípojok z hlavného rádu sa používa sedlová tvarovka s integrovaným ventilom a navrtávacím mechanizmom, ktorý umožňuje realizovať prípojku pod prevádzkovým tlakom. V prípade potreby umožňuje prípojku trvale uzavrieť. Prípojky je možné realizovať v rozmeroch d50/32 až d400/63.
![](assets/produkty/friatec6.jpg)
Katalogové listy a cenník FRIALEN
Katalógové listy Zobraziť cenník Stiahnuť cenníkSpäť na inžinierske siete
FRIALEN® Inovatívny, efektívny vždy spoľahlivý
![FRIATEC friatec logo](assets/images/friatec.png)

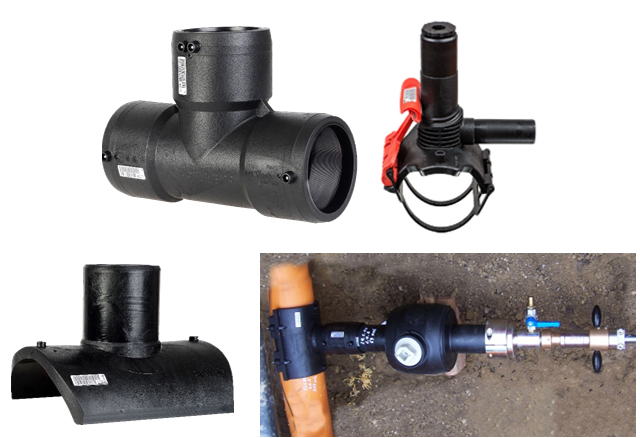

ODBOČKOVÉ TVAROVKY
Slúžia na realizáciu odbočky z hlavného potrubia. Môžu byť vo forme integrovanej odbočky (T kus), alebo sedlovej tvarovky, ktorá sa prevŕta integrovaným, alebo externým navrtávačom Odbočka 90° (T kus). Priebežná časť má monofilárne vinutie, odbočková časť sa zvára samostatnou spojkou (do d75), väčšie rozmery majú v odbočkovej časti integrovanú elektrospojku.
Sedlové odbočky s integrovaným navŕtavačom sa používajú na realizáciu domových prípojok v domenziách d 40/20 až d400/63, s integrovaným ventilom d50/32 až d400/63.
Samostatné sedlové tvarovky umožňujú priame pripojenie ďalšej vetvy potrubia , alebo pomocou ďalších nástrojov realizovať špeciálne práce na potrubí pod prevádzkovým tlakom (ostré prepoje, uzatváracie balóny).
![](assets/produkty/friatec9.jpg)

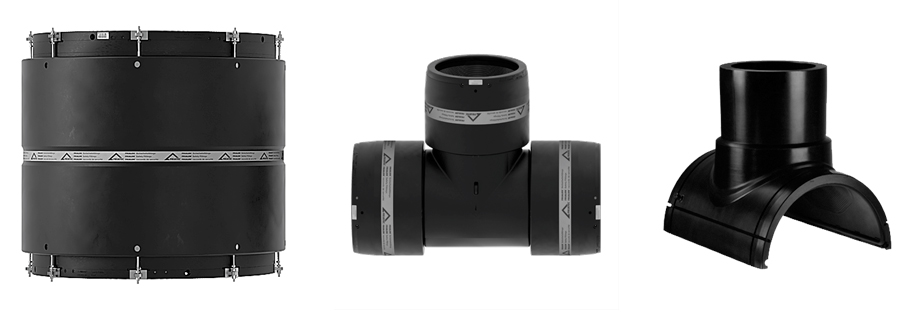

TVAROVKY VEĽKÝCH ROZMEROV
Tvarovky rozmerov väčších ako 225 mm majú isté špecifické vlastnosti, ktoré si nynútili vývoj osobitne konštruovaných tvaroviek. Výsledkom je rozmerová rada VL, ktorá obsahuje hlavné typy - kolená 45°a 90°, rovnoramenné T kusy d250 - 315 mm, T kusy redukované 250/225 až 315/225 a odbočkovú sedlovú tvarovku 400/225 až 1200/400.
Základom je však klinová elektrospojka d315 až 1200mm. Hlavnou výhodou tejto spojky je schopnosť prispôsobiť sa pomerne veľkým rozmerovým odchýlkam spájaných potrubí.
![](assets/produkty/friatec8.jpg)
